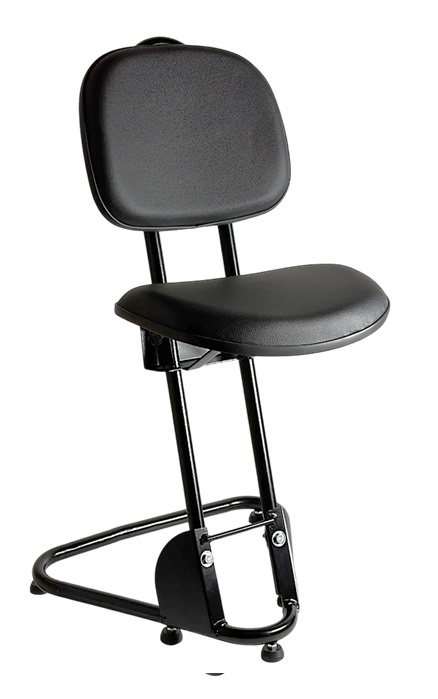

Banco semi sentado fixo – Modelo Golden Seat – Original projeto USA.

Estrutura: Estrutura de aço carbono tubular mecânico de alta resistência, recozidos e chapas de aço SAE 1010/ SAE 1020 soldadas. Estrutura tubular sem emendas  em uma só peça, com espessura de parede 1,5 mm o que evita soldas e remendos adicionais.

Acabamento: tratamento das superfícies: Desengraxe , fosfatização, seguido de pintura epóxi, aplicada eletrostaticamente com mínimo de 30µ.

Parafusos, porcas e pinos zincados. Possibilidade de várias cores sendo a cor tradicional – preta

Base: base triangular com cinco pés ou trapezoidal com quatro pés. Pés sempre injetados em borracha sintética com niveladores para pisos irregulares.

DIFERENCIAL : Devido a ausência de solda e pela espessura da parede do tubo ser de 1,5 mm, este banco foi projetado para usuários até 130 kg. Produto concorrente tem espessura de 1,2 ou 1,0 mm

Produto projetado e laudado por engenheiros mecânicos e fabricados sob licença da US Knudsen Incorporated.

ALGUMAS MONTAGENS ABAIXO – clique na figura para ampliar

Banco Golden Seat assento PU
Banco Golden Seat assento Sofy
Banco Golden Seat assento Telles
Banco Golden Seat encosto WDA

Banco Comparativo de medidas de assento

Banco Golden Seat – modelos coloridos 1

Modelos para postos de solda

Modelos para postos de solda

Banco Golden Seat – modelos coloridos

Golden Seat montagens diferentes

Banco Golden Seat – encostos tradicionais

encostos montados

Banco Golden Seat assento softy encosto WDA



Banco Golden Seat assento softy encosto secretária

Banco Golden Seat assento softy encosto secretária verso

Banco Golden Seat – Altura máxima do assento

Banco Golden Seat – assento em PU tradicional 4 pés

Banco Golden Seat – assento Softy encosto pequeno

Banco Golden Seat – assento Softy encosto pequeno lateral

Banco Golden Seat – assento Softy encosto pequeno azul

Aço carbono estrutura vermelha

Aço carbono assento Telles

Aço carbono assento Telles lateral

Estrutura – Aço INOX ISI 304

VER DETALHES DA LINHA





Banco semi sentado fixo – Modelo Golden Seat – Modelo original norte americano fabricado no Brasil há mais 25 anos.

Estrutura: Estrutura de aço carbono tubular mecânico de alta resistência, recozidos e chapas de aço SAE 1010/ SAE 1020 soldadas. Estrutura tubular sem emendas em uma só peça com espessura de parede do tubo de 1,5 mm o que evita soldas e remendos adicionais.

Acabamento: Tratamento das superfícies: Desengrache seguido de pintura epóxi, aplicada eletrostaticamente com mínimo de 30µ. Parafusos, porcas e pinos zincados. Possibilidade de várias cores sendo a cor tradicional – preta

Base: Base triangular com 5 pés ou trapezoidal com 4 pés.   Pés injetados em borracha sintética com niveladores para pisos iregulares ( compare pés do frágil PVC)

Assento: Possibilidade de assento tradicional injetado em poliuretano – PU ou estofado com espuma revestida em vários materiais e cores ou  assento modelo Telles também injetado em PU com apoio lombar e outros especiais.

Pés: Possibilidade de 4 ou 5 pés injetados em borracha 100 % borracha sintética flexível em parafusos de 3/8 polegada com duas porcas para nivelamento e trava .  Rodízios traseiros para movimentação manual do banco , opcionais.

Encostos: Opcionais com possibilidade de encosto de altura regulável de acordo com a necessidade do posto, em diversos tamanhos e materiais.

Alturas em relação ao solo:

Modelo sem encosto – 19 estágios de altura: Altura Máxima: 96 cm; Mínima 36 cm

Modelo com encosto – 15 estágios de altura: Altura Máxima: 80 cm; Mínima 36 cm

O Banco semi sentado é um banco para o usuário ficar meio em pé, meio sentado, ou seja, com grande e importante conotação de descanso para a coluna e postura.

É sabido que uma boa cadeira ergonômica é insubstituível, mas muitas vezes, ela não pode ser usada sob pena de comprometer a operação ou de introduzir um complicativo ergonômico ou um fator de risco não necessariamente ergonômico (Um segurança não pode ficar sentado em uma cadeira baixa, idem numa cadeira alta sob pena de perder preciosos segundos para a sua ação e para a sua vida, por exemplo). Nestes casos especificamos o Banco Semi Sentado.

Mesmo que o usuário não descanse TODO o tempo de seu trabalho, mesmo que ele descanse a coluna uma parte do tempo, já é algo muito bom.

É indicado para as mais variadas tarefas, desde linhas de produção e montagem, postos de caixa e atendimento, descanso de seguranças, máquinas operatrizes, postos de inspeção, etc., que exigem que o trabalhador fique de pé não existindo a possibilidade de se usar cadeiras.

O Banco Semi Sentado modelo – GOLDEN SEAT® tem a característica básica de ser um banco semi sentado fixo.

Foi projetado inicialmente nos EUA. Baseado nessas especificações norte americanas, a BraSGoldeN projetou o primeiro GOLDEN SEAT® seguindo as diretrizes e especificações técnicas preconizadas pelo projetista original e fabricado ainda sob licença. O Banco evoluiu com tempo e om a troca de informações entre os projetistas brasileiros e americanos. Hoje a mesma diretriz é seguida sendo fabricado, com cinco, quatro ou três pontos de apoio e com estrutura em Aço Carbono ou 100 % Aço INOX AISI 304.

O BGS é indicado para as mais variadas tarefas, desde linhas de produção e montagem, postos de caixa e atendimento, descanso de seguranças, máquinas operatrizes, postos de inspeção, etc, que exigem que o trabalhador fique de pé não existindo a possibilidade de se usar cadeiras.

* NÃO DEVE SER USADO EM CHECK OUTS – de acordo com Anexo I da NR 17

ESPECIFICAÇÕES TÉCNICAS PRINCIPAIS

que determinam o diferencial entre os outros bancos “semelhantes” existentes no mercado.

Estrutura:

– Estrutura em AÇO CARBONO TUBULAR SEM EMENDA, SEM SOLDA

– Opção em Estrutura em AÇO INOX AISI 304 (detalhes completos na Linha de Bancos Golden Clean)

  • Espessura da parede do tubo mínimo 1,5 mm.
  • Pés injetados em borracha sintética sobre parafusos zincados ou em inox AISI 304 de 3/8 de polegada.
  • Estrutura da caixa sob o assento em chapa de aço de 2 mm estampada.
  • Fixação do assento sobre a caixa por bucha de Nylon e parafuso 3/8 de aço mecânico com arruelas especiais mecânicas e duas porcas.
  • Rodízios para facilitar sua movimentação opcionais.
  • Coloridos na estrutura e ou nos detalhes
  • Laudados e assinados por engenheiro mecânico

Os BANCOS GOLDEN SEAT® são produzidos em estrutura de aço tubular mecânico de alta resistência, recozidos, com 05 ou 04 pontos de apoio no solo, para maior estabilidade principalmente em baixas alturas do assento com dois modelos de desenho das bases: Triangular ou trapezoidal.

Estrutura tubular projetada para suportar 130 kg, tubo parede 1,5 mm (e não 1 mm ou 1,2 mm ) sem solda, em uma só peça, o que lhe assegura resistência maior pela ausência de reforços e soldas desnecessárias. Toda solda deve se evitada se puder.

Fechamento da estrutura tubular pela parte de cima a fim de facilitar a colocação e retirada da estrutura do assento. Muito fácil a manutenção e reparos.

Estrutura soldada com base triangular ou trapezoidal. (detalhes em figuras abaixo)

Aço tratado por fosfatização e posterior pintura por epóxi processo eletrostático texturizada.

Os pontos de apoio de borracha sintética flexível (e não PVC rígido, para não  derrapar e se quebrar) são reguláveis cada um na altura para uma perfeita estabilidade e fixados através de uma contra porca.

Cores para aos acabamentos das estruturas em Aço Carbono:

Padrão totalmente na cor preta.

Outras cores como Branca, cinza, martelada, vermelha e outras sob encomenda compõe a LINHA ART COLOR para serem usados em locais especiais.

Assento:

Os assentos são montados em estrutura de aço estampado e soldado através de pino central que proporciona rotação dos assentos. Seu mecanismo de deslocamento que proporciona a subida e descida não requer rosetas ou parafusos ou molas. Basta deslocar o assento.

Um sistema inteligente de lingüetas assegura sua fixação e sustentação.

Sistema de segurança para se evitar quedas incidentais através de dois pequenos manípulos com dois pequenos parafusos instalados.

Os assentos anatômicos são montados em flange de aço estrutural com um pino central montada em bucha de Nylon que permite flexibilidade e rotação, sem esferas, sem molas. Apenas duas porcas uma servindo de contra porca assegura a troca do assento seja para manutenção seja para troca de outro modelo.

Material acabamento dos assentos podem ser em espuma injetada e revestida, injetado em uma só peça em Poliuretano Integral Skin com pequenas semi esferas (modelo original ou Telles), ou ainda assentos em PEAD ou em INOX (para estruturas em INOX).

O modelo em PU é  injetado em uma só peça com alma de aço suficientemente grande e de alta espessura  a fim de se evitar quebras no PU nas quinas ou assento modelo Telles também injetado em poliuretano integral skin.

Os Assentos possuem inclinação fixa em uma inclinação ergonômica ou Reclináveis para os modelos Telles.

O modelo padrão de assentos SEM regulagem de inclinação, portanto fixo, possuem uma inclinação fixa, ângulo que atende a maioria das necessidades. Podem ter a opção de inclinação ponto a ponto através de uma alavanca tipo cadeira, sob o mesmo para o modelo assento Teles.

Todas as opções continuam com a regulagem de movimentação vertical através de projeto mecânico especial.

O assento pode ser girado em + 32 e – 32 graus e está fixado em um ângulo fixo de 3 graus mais tolerância de +- 2 graus.

Opção de regulagem do ângulo por manopla sob pedido..

A altura do assento em relação ao piso pode variar entre 36 cm até 96 cm sem encosto até 86 cm com encosto.

A fim de proporcionar risco zero em o assento descer em função, por exemplo, de um tranco do operador ainda não totalmente sentado, um engenhoso dispositivo, que acompanha TODOS os bancos, proporciona, de uso opcional, um travamento na altura desejada. (esse dispositivo  foi inicialmente projetado  para atender uma demanda para operações em risco zero)

O assento em PU modelo tradicional é relativamente pequeno de maneira proposital a fim de que o usuário se movimente constantemente. O assento em PU é injetado com semi esferas a fim de dar mais conforto às nádegas.

Os assentos podem ser substituídos e trocados, para manutenção, mesmo após a garantia, como qualquer outra peça ou reforma de nossos produtos. Podem até ser trocados por um outro modelo. Os assentos injetados em PU Integral Skin suportam jatos de água, detergente, vapor e solução de hipoclorito de sódio, a fim de atender à Vigilância Sanitária.

Espaldar:

O BANCO GOLDEN SEAT® pode ser montado, opcionalmente, com espaldar móvel na altura, em espuma revestidos em vinil de alta espessura sem emenda e acabamento em perfil de PVC.  Podem ser ainda em modelos especiais como os injetados em PU integral skin modelos WORK maior ou WDA menor. Podem ser ainda totalmente em Inox AISI 304, inox revestido de PEAD ou 100 % em PEAD.

Pés:

Pés robustos, de grandes dimensões, duráveis, anti vibratórios, injetados em borracha sintética sobre parafusos de alto diâmetro a fim de assegurar sua durabilidade. Pés tradicional ou ainda opcional maior para pisos especiais super irregulares ou estrados com largura de vão importantes.

Rodízios para facilitar o transporte/movimentação no piso são opcionais e podem ser colocados a qualquer hora, pois não são soldados à estrutura e sim aparafusados com porca e contra porca.

Quanto à quantidade de pontos de apoio, podem variar com 05 ou 04 pontos de apoio no solo, para maior estabilidade principalmente em baixas alturas do assento.

Os pontos de apoio, de borracha sintética flexível e jamais de PVC rígido natural, são reguláveis, cada um, na altura para uma perfeita estabilidade e fixados através de porca e contra porca.

Bases:

Na base triangular, o clássico modelo com 5 pés..

Na base trapezoidal, indicada para locais com menor acesso, eventuais acionamentos de máquinas no nível do piso, interferência de obstáculo no piso diante do banco, a preconização é de 4 pés.

Nota: O pé à frente na base triangular, também chamado de quinto pé, é particularmente importante para baixas estaturas ou baixos níveis do assento (temos um “case” com sucesso para operadoras de limpeza de camarões no Nordeste onde a estatura média dos associados era de 1,50 m), pois o centro de gravidade do banco pode gerar instabilidade. Nestes casos, é colocado o ponto de sustentação do pé regulável, à frente.

Nos demais, não há esta necessidade e a base ficaria com 4 pés reguláveis, portanto, é recomendado atentar para este detalhe ao encomendar seus bancos:

– 4 pés (base trapezoidal ou também chamada quadrilateral) é o universal, padrão e mais econômico e deve atender mais de 90 % das necessidades;

– 5 pés  para atender pisos irregulares e posições do assento ultra baixas.

Relativo aos pés

Os pés são 100 % borracha sintética flexível para maior estabilidade

São robustos, de grandes dimensões, duráveis,  onde a borracha sintética é moldada sobre parafusos zincados de 3/8 de polegada em dois tamanhos.

Detalhes dos exclusivos pés universais do Golden Seat: para casos super especiais, por exemplo, para uso em estrados de madeira ou polietileno com ranhuras grandes, para pisos super escorregadios, é preconizado utilizar, sob orçamento, pés maiores, sempre com borracha sintética sobre parafusos de 3/8 de polegada conforme desenho e fotos.

Alturas em relação ao solo:

A altura do assento em relação ao piso pode ter pequenas variações em função das opções.

Sem necessidade de qualquer borboleta ou parafuso, bastando subir ou descer e encaixar, dispositivo que permite a regulagem de altura é super engenhoso.

Ao se adotar a opção, por exemplo, de um encosto móvel, o curso deste deslocamento do assento ligeiramente limitado nas alturas altas poucas usadas.

  • Modelo sem encosto – 19 estágios de altura: Altura Máxima: 96 cm
  • Modelo com encosto – 15 estágios de altura: Altura Máxima: 80 cm

NOTA: A fim de proporcionar risco zero de descidas dos assentos de maneira

O BANCO GOLDEN SEAT® pode ser montado com espaldar com regulagem de altura

Embalagem:  Os bancos Golden Seat são embaladas montados.

Garantia: A garantia contra defeitos de mão de obra e matéria prima é de um ano e após a mesma, asseguramos manutenção parcial ou total, sem qualquer problema.

DIFERENCIAL : Devido a ausência de solda e pela espessura da parede ser de 1,5 mm, este banco foi projetado para usuários até 130 Kg. Os bancos similares tem espessura de 1,2 e 1,0 mm.

Comparativo de medidas

MONTAGENS PARA POSTOS DE SOLDAS



MODELOS COLORIDOS

Algumas montagens

ModeloscoloridosEstrutura epox colorida – vermelha

Solicite de acordo com sua necessidade – vendas@mundoergonomia.com.br

OBS;

Além da estrutura do Golden Seat ser projetada e fabricada com tubo mecânico sem emendas, portanto sem soldas, com espessura de parede do tubo mecânico de 1,5 mm (cheque as cópias) os pés dos bancos são injetados em borracha sintética sobre parafusos de 3/8 de polegada que não se soltam, não se quebram com a primeira pancadinha, reguláveis para nivelamento.

Opção mesmos pés injetados em parafusos de aço inox AISI 304.

Golden Seat é o banco original americano, o primeiro a ser fabricado no Brasil e fabricado sob licença da US Knudsen Incorporated.

Nossos produtos são fabricados por mão de obra brasileira, matéria prima genuinamente brasileira. Toda a matéria prima é adquirida de fornecedores qualificados, que permite rastreamento tanto da entrega como da condição fiscal com total transparência e defende 100 % o recolhimento de impostos.

Todos os produtos laudados e certificados.

Combata a pirataria.
